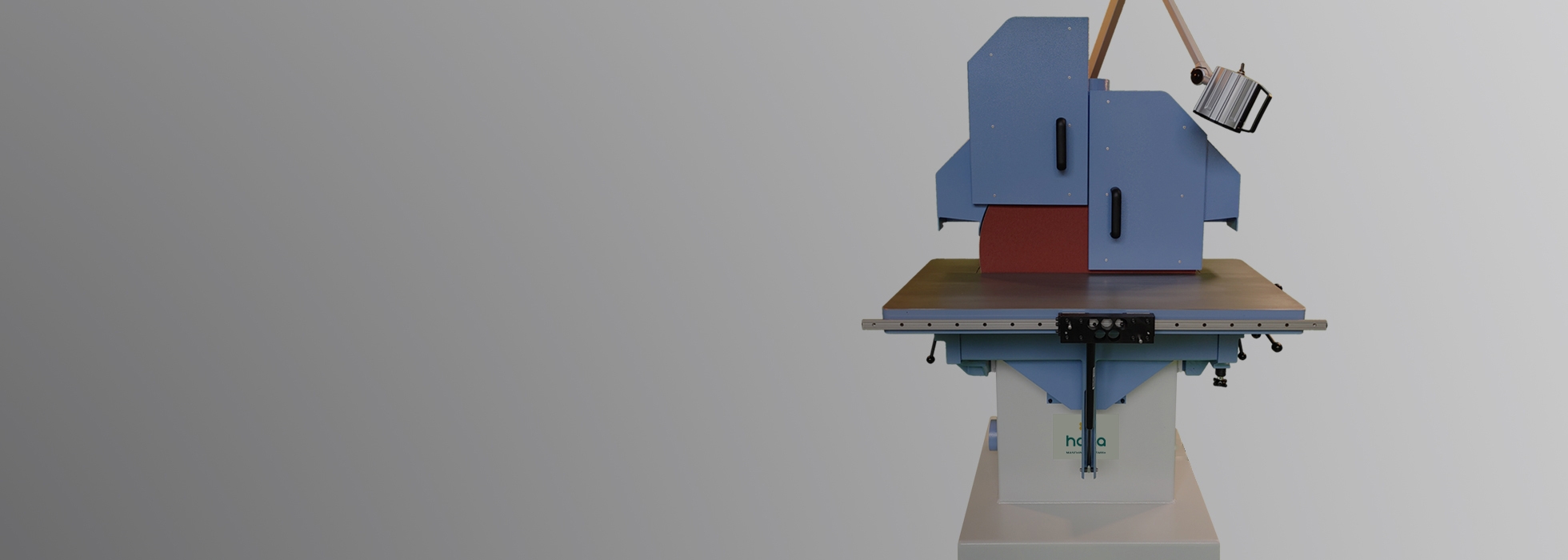

SCHEIBENSCHLEIFMASCHINE S550 / SS550

TECHNISCHE DATEN

ARBEITSBEREICH
Tischlänge
800 mm
Tischbreite
410 mm
Tischbreite vor der Scheibe
250 mm
Tisch unter Scheibenmitte
50 mm
Tischschwenkung nach unten/oben
45/30°
Schwenksegment mit Feineinstellung
Ablesegenauigkeit
6 min.
Nullarretierung
Tischaufschwenkung
90°
Tischarbeitshöhe
900 mm
SCHLEIFSCHEIBE
Scheibendurchmesser
500 mm
S-Ausführung
1 Scheibe
SS-Ausführung
2 Scheiben
Schleifscheibenbezug,
MOTOR
Spannung
400 V
Leistung
4/2,2 kW
Drehzahl
1500 U/min
Automatische Bremse (Bremskraftregler)
ABSAUGUNG
Absaugungsstutzen Ø unten
100/120 mm
Absaugungsstutzen Ø oben
120 mm
erforderliche Absaugleistung
814 m³/h
Strömungsgeschwindigkeit
20 m/s
SCHALTUNG
Hauptschalter
NOT-AUS und AUS-Taster
Taster für Rechtslauf und Taster für Linkslauf
ABMESSUNGEN
Platzbedarf der S-Ausführung
95x85x140 cm
Platzbedarf der SS-Ausführung
95x100x140 cm
GEWICHT
S-Ausführung
280 Kg
SS-Ausführung
310 Kg
S550-S950
SS550-SS950
SS550 mit zweiter Scheibe
Rundschleifeinrichtung
Rundschleifeinrichtung

SCHEIBENSCHLEIFMASCHINE S550 / SS550

INDIVIDUELLE ERWEITERUNGEN

OPTIONEN



Winkelanschlag, beidseitig einstellbar
45°
Rundschleifeinrichtung
30-500 mm
stufenlose Drehzahlregulierung
Digitalanzeige für Tischschwenkung
Maschinenleuchte
ausziehbare Werkstückauflage
Sonderspannung
Sonderlackierung

WEITERE INFORMATIONEN

DURCHDACHTE KONSTRUKTIONEN

MASCHINENTISCH

Der Maschinentisch ist aus Guss gefertigt und beidseitig gelagert. Die Schleifscheibe wird auch seitlich vom Maschinentisch umfasst. Somit können bequem abgewinkelte Teile geschliffen werden.

Der Maschinentisch ist 50mm unterhalb der Schleifmitte angeordnet, wodurch ein größerer Arbeitsbereich entsteht. Eine ausziehbare Werkstückauflage ist optional erhältlich.

WINKELANSCHLÄGE (OPTIONAL)

Variante 1
Der Winkelanschlag kann, in einer Nut über die gesamte Länge des Maschinentischs verschoben werden. Der Winkelanschlag ist beidseitig 45° einstellbar.

Variante 2
Dieser Winkelanschlag wird vorn am Maschinentisch montiert und verfügt über eine Schnellarretierung der gängigsten Winkel. Er kann über die gesamte Tischlänge verschoben werden und ist beidseitig 45° einstellbar.

SCHALTUNG

In die Schaltung ist, gemäß der Vorschrift in EU-Ländern, serienmäßig eine Bremskraftregelung eingebaut. Mit den Tastern kann der Rechts- oder Linkslauf der Schleifscheiben eingestellt werden. Auf Wunsch hin ist die Drehzahl auch stufenlos regelbar.

Das Schaltgehäuse ist mit einer gummibeschichteten Ablage ausgerüstet.

SCHWENKEINRICHTUNG

Die Schwenkeinrichtung ermöglicht ein stufenloses Verstellen des Maschinentisches (45° nach unten sowie 30° nach oben). Die Schwenkung wird durch einen Stoßdämpfer unterstützt. Die Ablesegenauigkeit beträgt 6 Minuten.

Der Abstand zwischen Schleifscheibe und Maschinentisch bleibt konstant.

SCHEIBENSCHLEIFMASCHINE S550 / SS550

WEITERE DETAILS

Winkelanschlag_in_Nut
Winkelanschlag in Nut
Winkelanschlag_vorn_am_Tisch
Winkelanschlag vorn am Tisch
Schwenksegment_Handrad
Schwenksegment mit Handrad
Tischneigung_nach_oben
Tischneigung nach oben
